亚运会要来了，肯定有人要在手机上看直播的，​​但是有木有想过基站咋工作的？

首先讲基本原理。

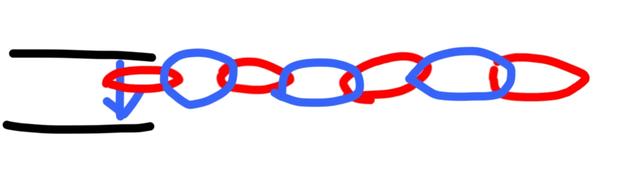

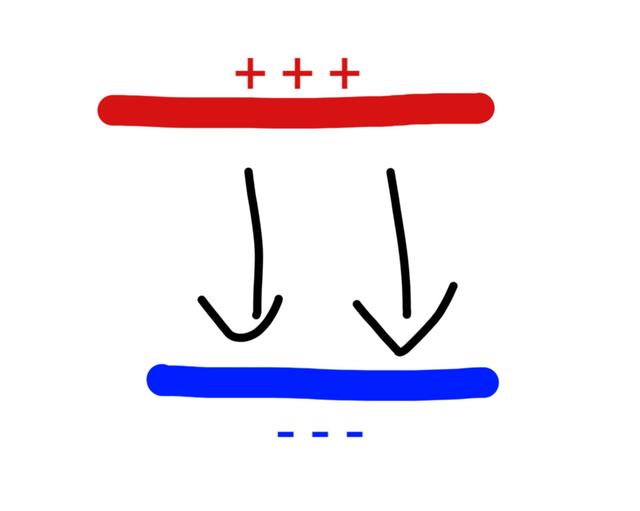

准备两个极板。

一个接正极，一个接负极，就会产生匀强电场。

然后，有变化的电场就会产生磁场，有变化的磁场就会产生电场。

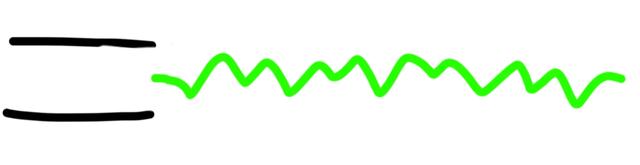

这下子，电磁波就产生了。

某些宝可能会觉得，这样只能直线传播，不能扩散出去。

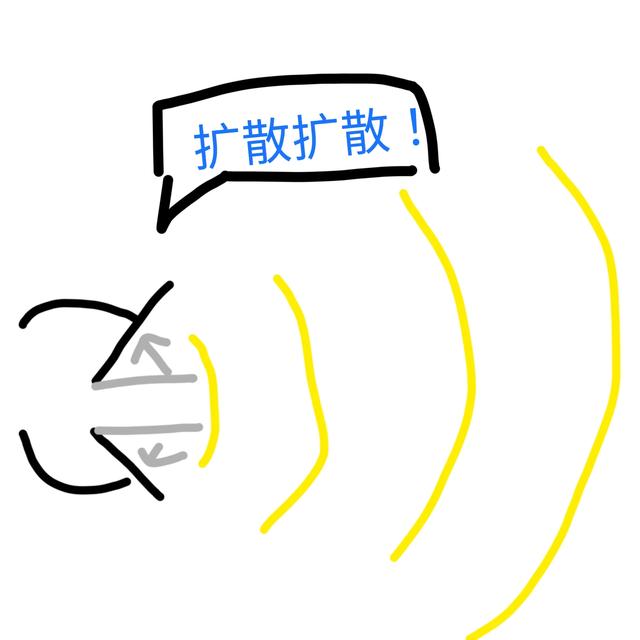

这时候我们对它改造一下。

好了，发射器咱们也有名字，叫做振子。

那么天线上面有很多个振子，振子能发射电磁波，而且还通过相反原理接收电磁波。

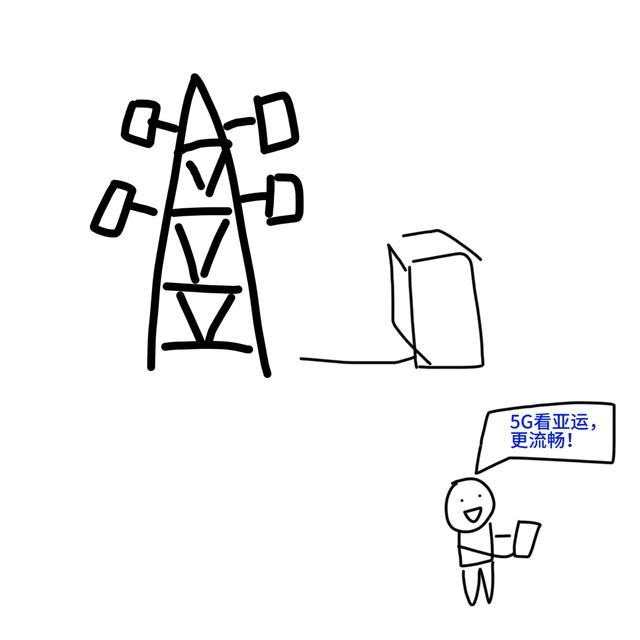

这时候，我们请出天线。

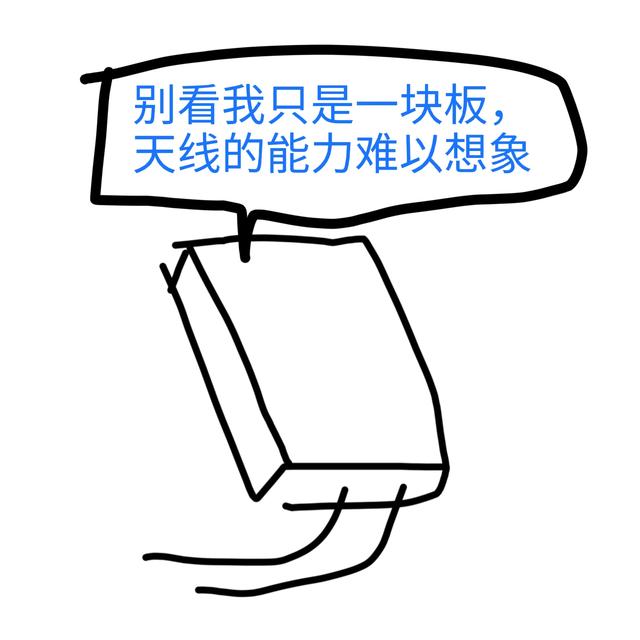

这个叫做板状天线，发射电磁波能力很强。

作为很多人，可能不知道里面长什么样子。

我上次去外面玩，路旁边有一个垃圾场，里面有一个坏了的板状天线，而且已经被拆开了。我当时忘了拍照，所以没有图片。

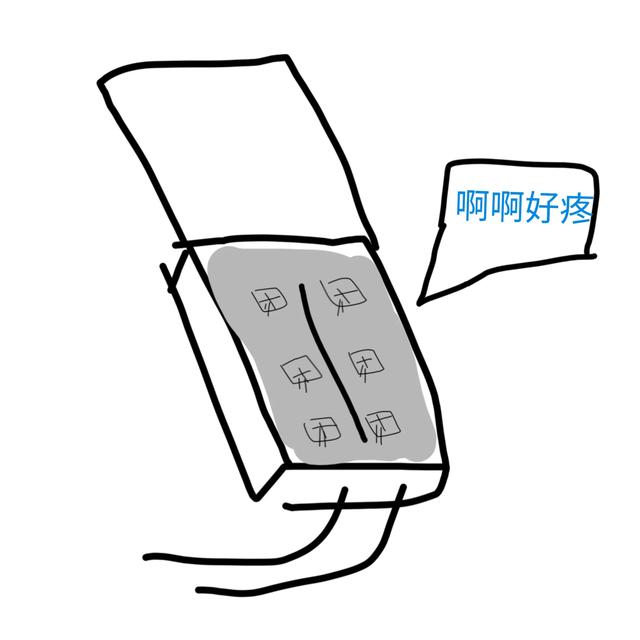

那么我给大家看一下大概长这个样子：

下面灰色的是反射电磁波的，里面那个就是振子。

天线有单极化也有双极化，大家可以自己去研究一下。

好了，那么我来讲一下和天线连接最紧密的东西：

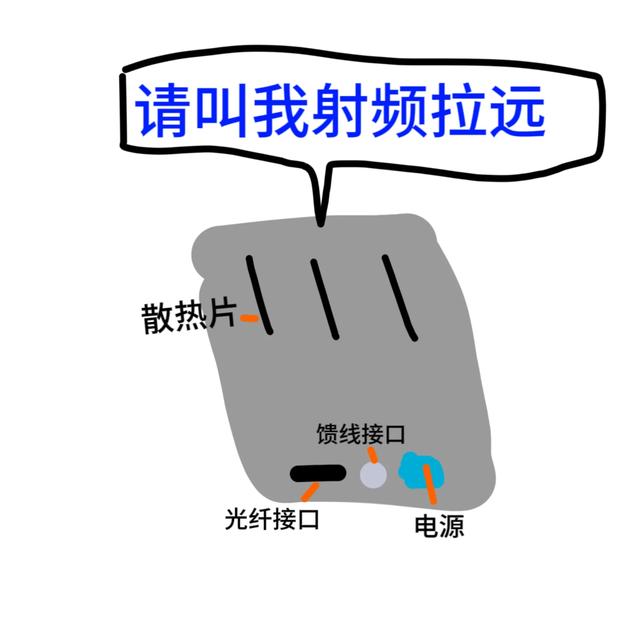

RRU/Remote Radio Unit。

射频拉远单元。

它干啥的呢，就是产生射频信号的。

光纤接口连基站下面的铁箱子里的基带处理单元（等会儿说），馈线连板状天线，电源连电源（感觉是废话）

搞这玩意也是有目的的。

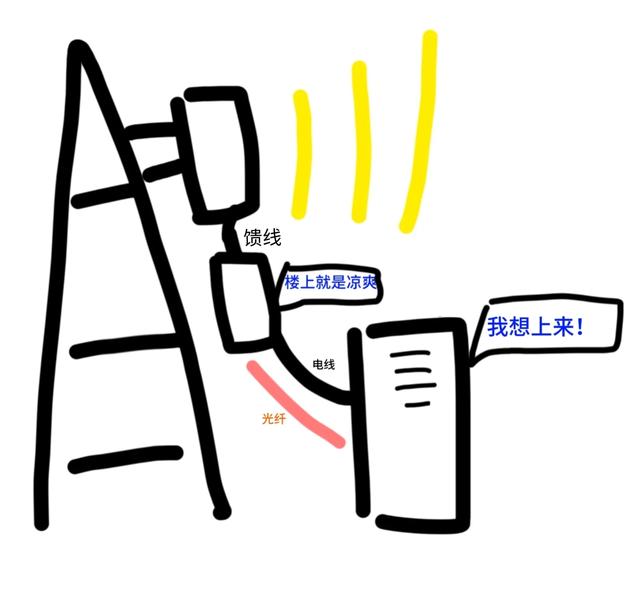

之前这玩意装铁箱子里的，直接一体。

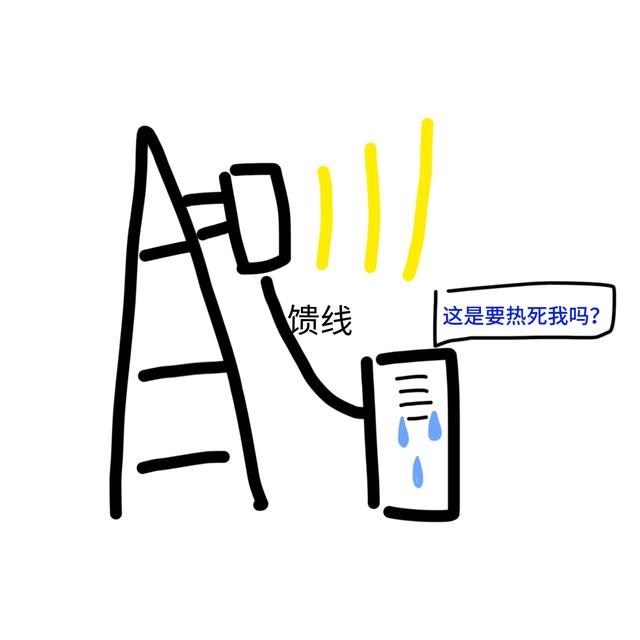

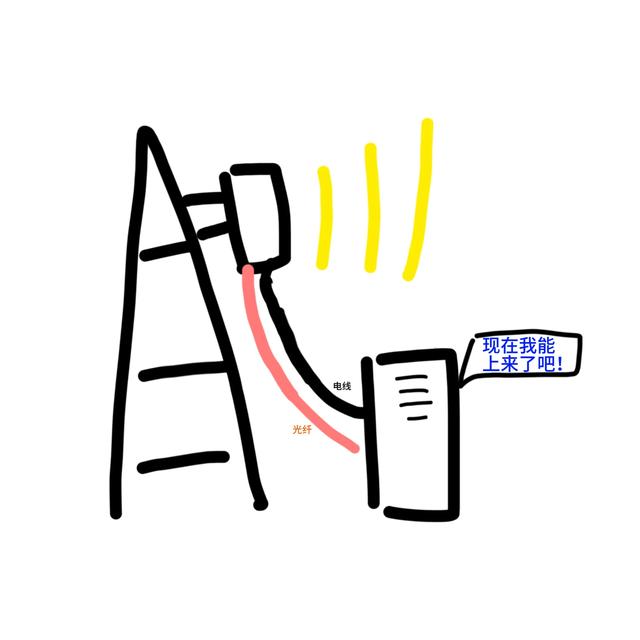

但是出现了个问题，就是散热难（产生射频电流很费电，按照W=I²Rt算出来产生热量很多），而且连接天线的馈线电阻很大，发射功率小，这时候有人想出了个办法，就是把RRU分离出来，通过光纤连接，装天上。

那么有人提出来了，5G的AAU是什么？

AAU就是天线和RRU合体，直接去掉馈线带来的信号和能量损失。

那么RRU和什么连？

刚刚说过了，

基带处理单元（BBU/Building Base band Unit）。

它干啥的呢？

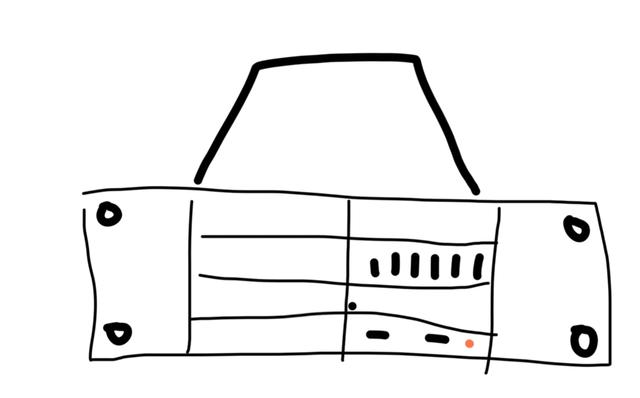

处理发射/接收的数据。长这个样子（和服务器非常像）

它有8个卡槽，上面6个卡槽是接基带板的，下面2个主控板的。

这里装了2个，实际上可以装8个，而且如果主控板装两个，它就可以一台二用，既服务4G网络，也服务5G网络。

装上面的叫做基带板，有很多光口，它干啥的呢？

连RRU的。

刚刚说过了，光纤接口就连这个基带处理器，只不过连在基带板的光口上面。

然后说主控板（不是电脑的主控板），它上面有系统更新接口，什么接口，很多。

但是我认为重要的，就两个，一个接传输设备，一个接北斗/GPS天线。

北斗/GPS天线是什么？

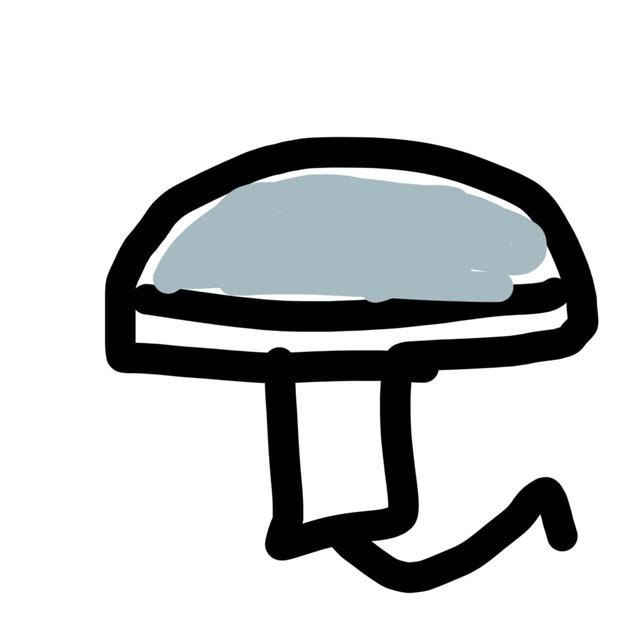

长这样的：

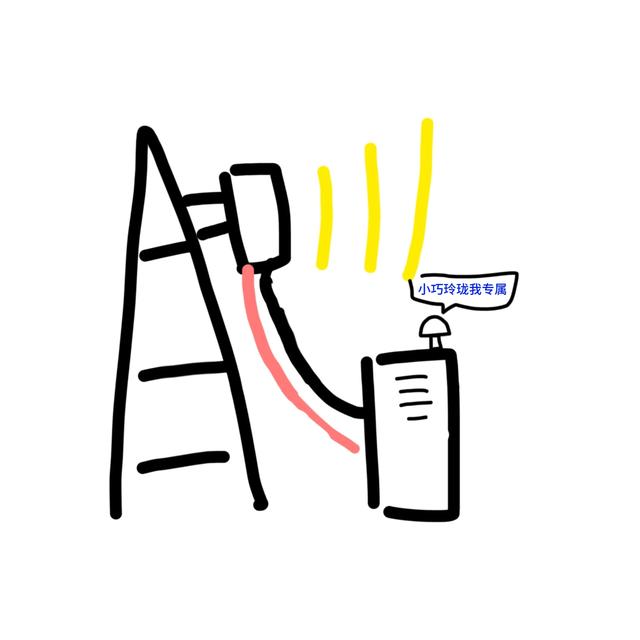

北斗/GPS天线一般装在基站下面的铁箱子上，起授时作用的，大概装这个位置：

就这个小巧玲珑的玩意。

然后接传输设备的将信号发送到处理中心，再传送到外界，手机就能上网了。

作为有观察能力的人，你会发现，通信基站一般旁边有换电动车电池的，干啥的？

一般人认为，换电瓶车电池，这样跑外卖时，跑到一半没电了，换一个。

实际上，它既可以更换你的电动车的废旧电池，实现可持续发展，而且更重要的是：

基站一般供电电压是48V，你电瓶车也是48V，万一停电了，你充电电池箱会自己锁定，然后给基站应急供电，因为通信是不能停的。如果没有这个设计，打游戏打到赛点，基站断电，游戏卡机了，你还玩不玩？

所以基站差不多就是这样：

传输—基带处理单元—射频拉远单元—天线

所以，安心看亚运吧。

注：本文涉及专业知识，存在部分错误，如果发现可以在评论区留言。
