QFN芯片焊接3种方法(1)。

大家好，这节课给大家介绍三种焊接QFN芯片的方法，也就是这种芯片。可以看一下背面看不到引脚，引脚在背面。像这种芯片接下来怎么去焊接？

·可以用烙铁加焊丝拖一遍四个边，记住四边拖完了以后中间这部分至关重要。中间也需要加锡，但是中间的锡不能太多，如果多了以后会溢出来，就会造成芯片连锡。这一步优先要做。

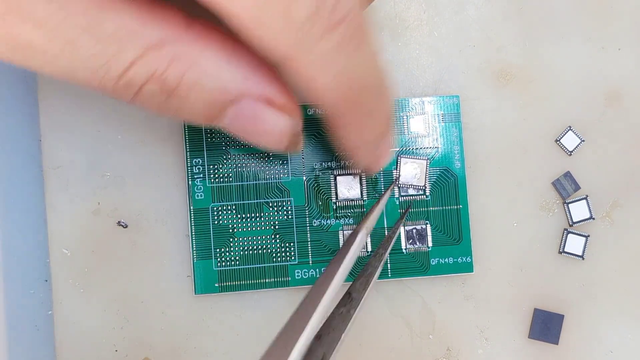

·这是全新的芯片，全新的芯片怎么做？第一种方法教大家一下。首先中间可以加点锡，加一点点就可以了。其他引脚可以优先不加锡。现在中间加一点，反面过来，直接把它对好，对好了以后焊接。怎么焊接？等下看一下。

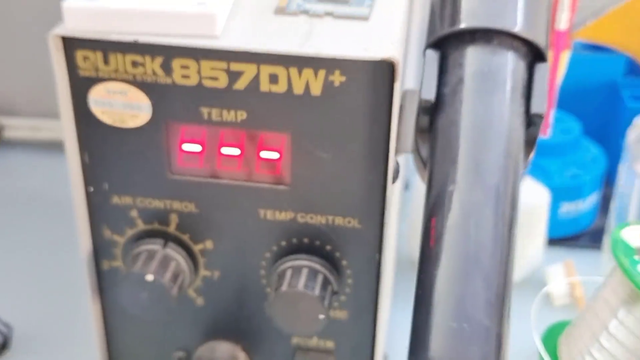

·首先温度，风向温度可以调整到三百九十五度。接下来开始，镊子将芯片夹起来，先在焊盘上预热，这一步至关重要。预热之后轻轻的放到上面。

·接下来看一下引脚，目前来看应该是少锡，因为这样焊接多数有可能吃锡不好。像这种情况下怎么去做？接下来两种方法也一样。

·可以用烙铁烙铁，烙铁跟大家讲一下，一定要这种马蹄形的，不要用刀型的。烙铁的方法可以看一下，这里用个锡线，直接用烙铁头这样拖锡，拖完锡以后等一下再来检测。记住要四个面全部要拖一下，拖完之后清理一下，再来检测焊接的好坏。

·焊接完成之后，首先检测一下这个面，这个面，这个面，这个面，ok，目前没问题。

这就是第一种方法，采用烙铁加锡的方式将每个片针完全融化，这样可以确保百分之百。
